結論：トイレ換気を居室換気と安易に同一系統として考えないのは、臭気などが居室へ影響するのを避け、排気側へ導くためです。
この記事で分かること
- 試験で確認された「同一系統」の論点
- 給気・移送空気・排気を矢印で追う考え方
- 実際の系統を決める前に確認する資料
試験で確認された論点
令和7年度2級管工事施工管理技術検定「第一次検定（後期）」No.13では、便所の換気と居室の換気を同一系統にまとめる考え方が問われました。公式正答肢との照合では、この記述に当たる肢が不適当とされています。（出典1）（出典2）
ここで大切なのは、「何でも完全に別にする」と丸暗記することではありません。居室と便所では、空気に求める役割が異なるため、臭気の影響を考えて系統を判断する、という視点です。
過去問で問われた論点：便所換気と居室換気を同一系統にまとめる考え方は、不適当な記述として確認されています。
空気の流れを矢印で理解する

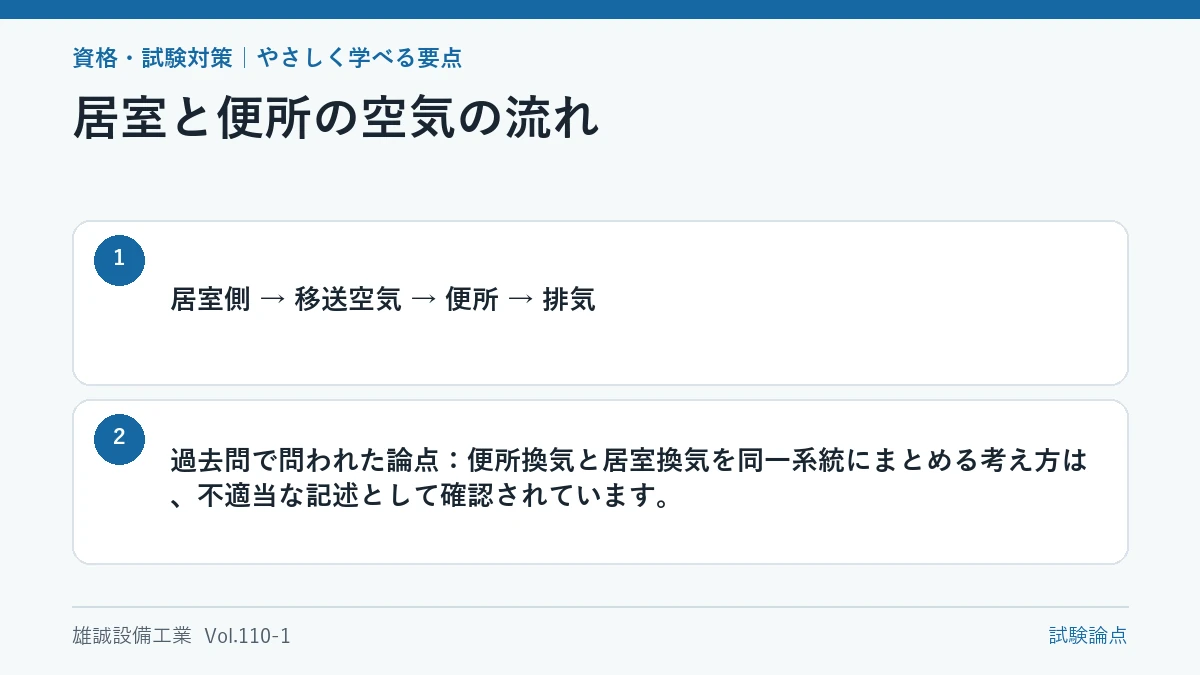

学習用の基本図では、空気を次のように追います。
- 居室側 → 移送空気 → 便所 → 排気
移送空気とは、ある室から別の室へ移る空気です。この矢印は、比較的汚れの少ない居室側から便所へ空気を導き、臭気を排気側へ向かわせる考え方を理解するためのものです。
国土交通省の建築設備設計基準では、換気量は対象室の用途と換気対象要因に基づいて算定すると示されています。また、ダクトは適切に系統分けする考え方が示されています。（出典3）
覚え方：空気は居室側から便所へ、臭気は排気側へ導くイメージで矢印を追いましょう。
「別系統」をどう判断するか
臭気や物質が他のエリア・室に影響しないこと、便所などの排気で建物使用者に不快感を与えないことは、国土交通省掲載の個別事業の要求水準でも示されています。（出典4）
ただし、この資料は特定事業の要求であり、全ての建物に同じ構成を直接求める法令ではありません。居室と便所をどこまで別ダクト・別ファン・別系統として扱うかは、用途、換気方式、設計条件、関係法令で変わります。
実施工の最終判断は、設計図書、承認施工図および使用製品の最新施工要領書で確認してください。必要換気量、開口、ダクト寸法、風量バランスは、本記事だけで決められません。
自作の確認問題
Q. 居室と便所の換気系統を考えるとき、最初に確認したい目的は？
A. 臭気などが居室側へ影響しないよう、空気の流れと排気先を考えることです。そのうえで室用途と設計条件を確認します。令和7年度第一次検定（後期）No.13では、この考え方に関わる論点が出題されました。（出典1）
よくある質問
Q1. トイレ換気は必ず居室と完全に別系統ですか？
一律には断定できません。建物用途、換気方式、設計条件、関係法令を確認し、設計図書および使用製品の最新施工要領書で判断します。
Q2. 試験対策では何を覚えればよいですか？
「居室側 → 移送空気 → 便所 → 排気」という空気の向きと、臭気を他室へ広げないために系統を考える視点です。
Q3. 換気量の数値も覚える必要がありますか？
数値は対象条件によって扱いが変わります。まずは室用途と換気対象要因に基づいて換気量を考える原則を押さえ、問題ごとの条件を読み取りましょう。（出典3）
