結論：施工図を工事前に確認するのは、設計図書を基に、実際に施工する位置や他工事との取合い、納まりを施工前に検討するためです。
施工図等は、契約書に基づく工事を施工するための詳細図等と位置付けられています。（国土交通省の標準仕様書）
この記事で分かること
- 施工図と設計図書の関係
- 工事前に見るべき「取合い」と「納まり」の考え方
- 疑義が出た際に独断で進めない理由
施工図は「実際に施工するため」の詳細図
施工図とは、建物をどう造るかを示す設計図書を基に、工事を施工するためにより具体化した図面です。国土交通省の公共建築工事標準仕様書では、施工図、製作図などを「施工図等」とし、施工のための詳細図等と定義しています。（国土交通省の標準仕様書）
学生の段階では、「設計の意図を現場で確認しやすい形にして、施工に結び付ける図面」と捉えると理解しやすいでしょう。ただし、誰が作図するか、どのように提出・確認するかは、契約書や特記仕様書などで異なります。
試験で押さえる要点
- 施工図は施工のための詳細図等である
- 関連工事との納まりを関係者と調整して検討する
- 疑義や不都合は独断で処理せず協議する
なぜ施工前に確認するのか
工事が始まってからではなく、施工に先立って図面を確認することで、配管などの施工位置と、周囲の工事との関係を事前に検討できます。公共建築工事標準仕様書でも、施工図等は工事の施工に先立ち作成し、関連工事等との納まりについて関係者と調整の上、十分に検討するとしています。（国土交通省の標準仕様書）
ここでいう取合いは、別の工事や部材が接する部分の関係です。納まりは、それらが無理なく収まり、施工できる状態を考えることです。施工図は、こうした関係を図面で確かめる場面で役立ちます。

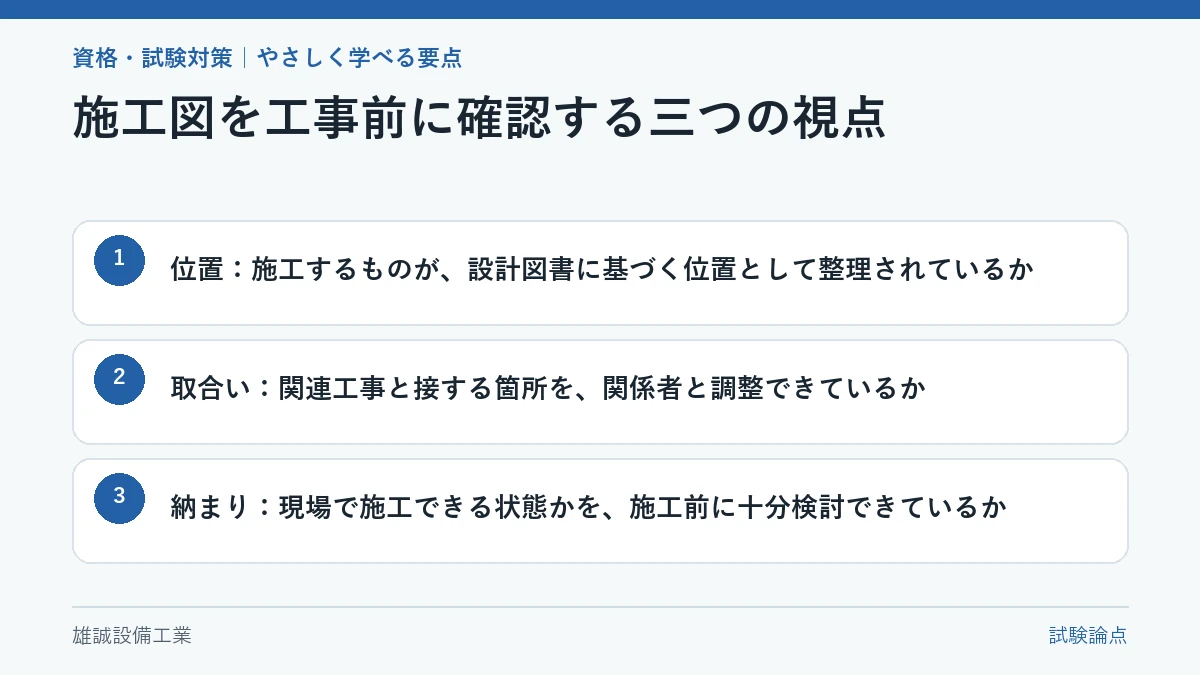

確認を三つに分けて考える
- 位置：施工するものが、設計図書に基づく位置として整理されているか
- 取合い：関連工事と接する箇所を、関係者と調整できているか
- 納まり：現場で施工できる状態かを、施工前に十分検討できているか
具体的な寸法、離隔、勾配、支持、防火区画貫通などの条件は、この記事だけで判断しません。対象工事の設計図書および使用製品の最新施工要領書で確認してください。
図面で疑義が見つかったらどうする？
設計図書の内容に疑義がある場合、または現場の納まり・取合いの関係で設計図書どおりにすることが困難か不都合な場合、同仕様書では監督職員と協議することとしています。（国土交通省の標準仕様書）
注意：施工図を見て気付いたことを、施工図だけで独自に変更・解決してよいわけではありません。実際の対応は、設計図書、契約上の手続、承認された施工図に従って確認します。
この考え方は、施工図が単なる「描く作業」ではなく、関連工事との納まりを関係者と調整し、施工前に検討するための資料でもあることを示しています。（国土交通省の標準仕様書）
自作確認問題
問：施工図を工事前に確認する主な目的を、自分の言葉で二つ説明してみましょう。
確認の軸：「施工のための詳細図」と「関連工事との納まりを調整・検討すること」を結び付けられれば十分です。JCTCは2級管工事施工管理技術検定の第一次・第二次検定の試験問題を公式に公開していますが、今回確認できた資料からは施工図に関する特定の出題年度・問題番号は確認できませんでした。（JCTC 試験問題／正答肢）
よくある質問
Q1. 施工図は設計図書と同じですか？
同じものとして扱うのではなく、施工図等は契約書に基づく工事を施工するための詳細図等と位置付けられています。個別工事での扱いは、設計図書や契約条件を確認します。（国土交通省の標準仕様書）
Q2. 施工図は誰が作成しますか？
作図責任は一律ではありません。契約書、特記仕様書、工事条件で確認してください。
Q3. 図面上で納まりに問題がありそうなら、現場で変更してよいですか？
独断で進めず、定められた協議・確認の手続に従います。設計図書および使用製品の最新施工要領書も確認しましょう。（国土交通省の標準仕様書）
