冷却塔は「熱を外気側へ逃がす」設備

空調では、室内から取り出した熱を、どこかへ移さなければなりません。冷却塔は、その熱を受けた冷却水を外気と接触させて冷やす役割を担います。

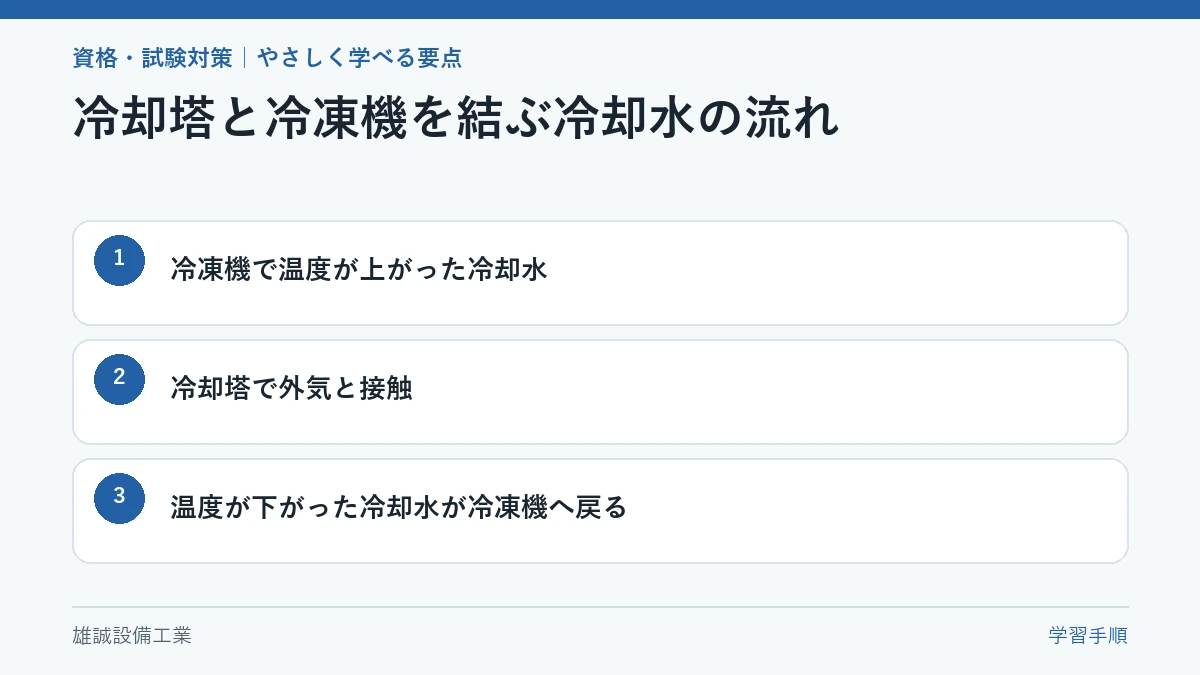

日本冷却塔工業会は、温度が上がった冷凍機の冷却水が、冷却塔内で送風機により送り込まれた外気と接触し、温度が下がって再度冷凍機へ送られると説明しています。（出典1）

国土交通省の建築設備設計基準でも、冷却塔は冷熱源機器の冷凍能力と関係する設備として扱われています。冷却水管の水量も冷凍能力に基づいて算定する考え方が示されており、冷凍機・冷却水・冷却塔は関連する設備系統として捉えると理解しやすくなります。（出典2）

開放式では、蒸発が冷却に関わる

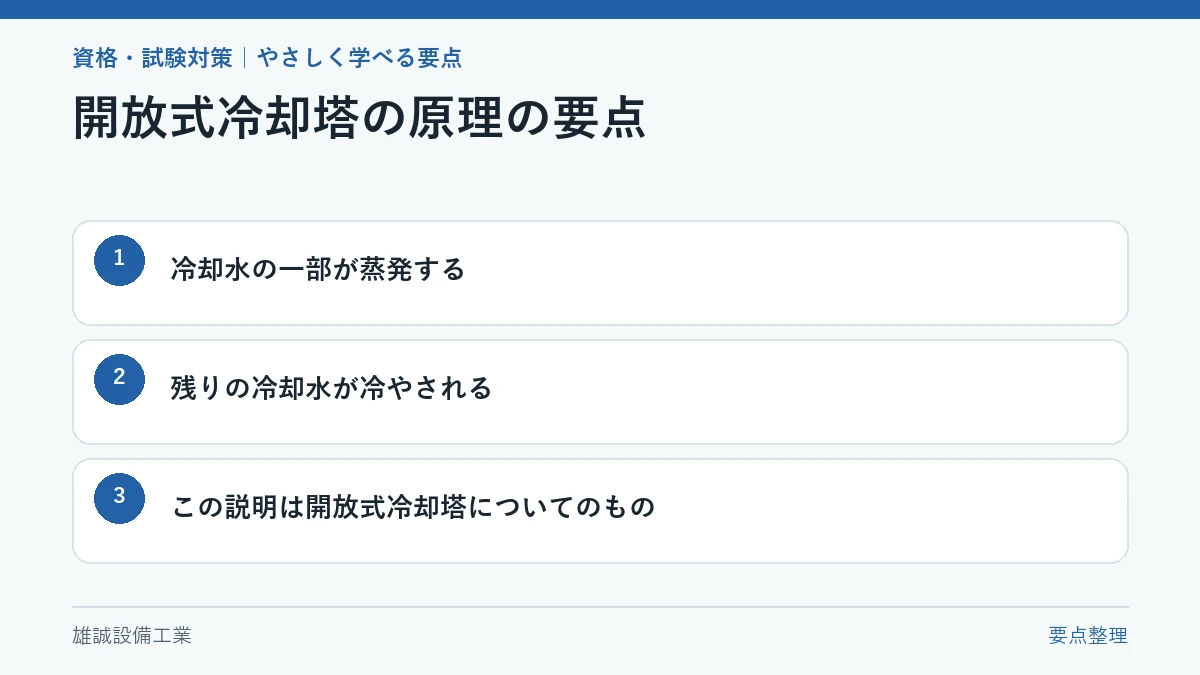

開放式冷却塔では、冷却水と外気を直接接触させます。このとき冷却水の一部が蒸発し、残りの冷却水が冷やされます。（出典1）

ここで大切なのは、「水の一部が蒸発することで、残りの水を冷やす」という関係です。冷却塔が水を作り出すのではなく、熱を外気側へ逃がすために働いている、と考えましょう。

設置や形式を一律に決めつけない

国土交通省の基準は、冷却塔を外気との熱交換に支障がない周囲空間を確保した位置に設置するとしています。（出典2）

ただし、必要な周囲空間、能力、水量、施工条件はこの記事だけで判断できません。開放式以外の形式まで同じ仕組みと決めつけず、実際の計画・施工では設計図書、承認施工図および使用製品の最新施工要領書で確認してください。

自作の確認問題

問題：冷却塔の役割を一文で説明すると、どのようになりますか。

確認：「冷凍機で温度が上がった冷却水を外気と接触させて冷やし、再び冷凍機へ戻す設備」と説明できれば、基本の流れを押さえられています。

JCTCの公式案内では、2級管工事施工管理技術検定の第一次検定が案内されています。（出典3）今回確認した資料では、冷却塔を直接扱う公開過去問の設問は特定できていません。そのため、出題実績を前提にせず、設備の役割を自分の言葉で説明する練習に役立てましょう。

よくある質問

Q1. 冷却塔は、すべての空調設備に必要ですか？

この記事の根拠資料だけでは、すべての空調設備に必要とはいえません。設備方式ごとに異なるため、設計図書および使用製品の最新施工要領書で確認してください。

Q2. 蒸発で冷える説明は、すべての冷却塔に当てはまりますか？

一律にはいえません。水の一部が蒸発して残りの水を冷やす説明は、開放式冷却塔について確認した内容です。（出典1）

Q3. 現場で冷却塔の設置位置を判断してよいですか？

設置位置は外気との熱交換に関わるため、個人の判断で決めません。設計図書、承認施工図および使用製品の最新施工要領書で確認してください。（出典2）
