結論：ヒストグラムは、ばらつきのある測定値を区間ごとにまとめ、データの分布を見やすくする図です。品質管理では「値がどのあたりに集まり、どのくらい広がっているか」をつかむために使います。
この記事で分かること
- ヒストグラムが表す内容
- 分布の基本的な見方
- 管理図／グラフ、特性要因図との違い
ヒストグラムとは何か
ヒストグラムは、ばらつきをもつ量的なデータを、区間ごとの出現度数に応じた柱で表す図です。柱状図とも呼ばれます。横軸に測定値の区間、縦軸に各区間に入ったデータ数を置いて読みます。（出典1）（出典2）
ここで大切なのは、一本の測定値を追うことではなく、集めた測定値全体の姿を見ることです。個々の数値を暗記する図ではなく、分布を読む図だと押さえましょう。

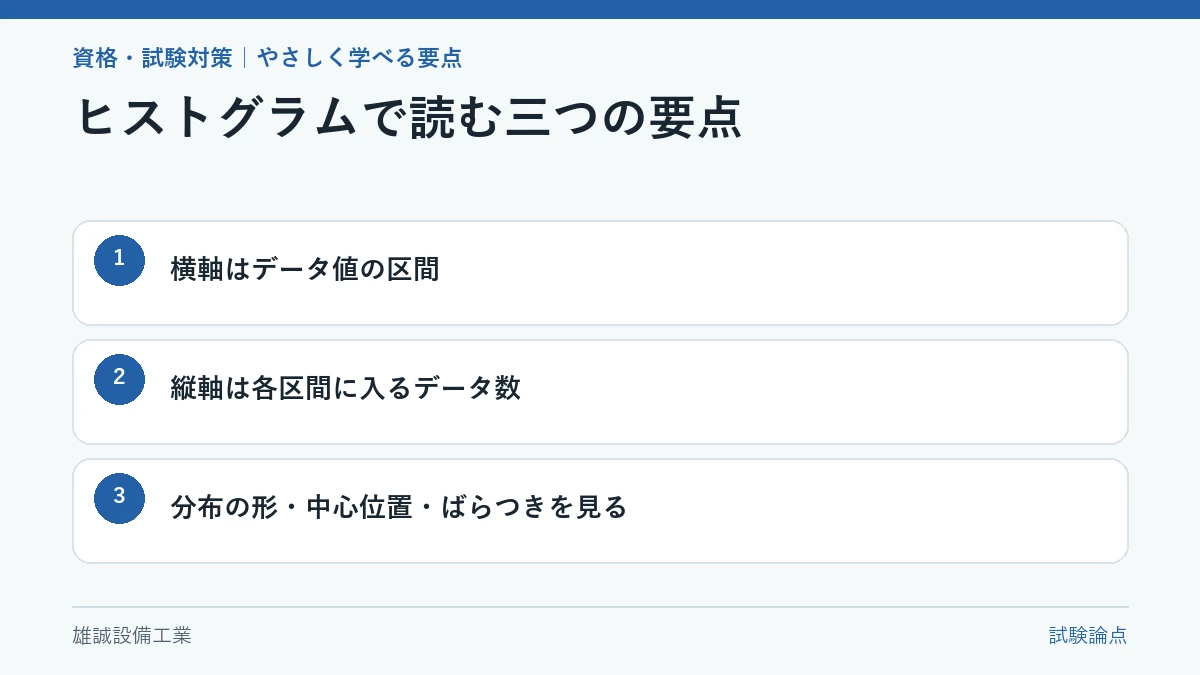

試験で押さえる要点
- 横軸はデータ値の区間
- 縦軸は各区間に入るデータ数
- 分布の形・中心位置・ばらつきを見る
ばらつきはどこを見る？
まずは、柱がどの位置に集まるかを見ます。これが分布の中心位置を考える入口です。次に、柱が横方向にどの程度広がっているかを見れば、ばらつきの大きさを考えられます。
さらに、柱の並び方から分布の形も確認できます。ただし、この図だけで施工の合否や原因を確定するものではありません。個別の施工判断が必要なときは、設計図書・承認施工図および使用製品の最新施工要領書で確認してください。（出典2）
覚え方：ヒストグラムは「測定値を並べて、集まり方を見る図」。時間の流れや原因の枝分かれを見る図ではありません。
似た図とどう区別する？
管理図／グラフは、データの時間的な推移を表すものです。「いつ変化したか」を追いたいときの考え方です。一方、ヒストグラムは、時間順ではなく測定値の分布を見ます。（出典1）
特性要因図は、結果（特性）と原因（要因）の関係を矢印で表す図です。「なぜ起きたのか」を整理するための道具であり、測定値の分布を柱で示すヒストグラムとは役割が異なります。（出典1）
自作確認問題
問題：測定値を区間に分け、各区間に入ったデータ数を柱で示して、分布やばらつきを見る図は何でしょうか。
答え：ヒストグラムです。時間的な変化を見たいなら管理図／グラフ、原因と結果の関係を整理したいなら特性要因図、というように目的で選びます。
JCTC公式の令和8年度第一次検定（前期）の正答肢では、施工管理法（基礎的な能力）の問題区分は確認できますが、ヒストグラムに関する個別設問本文は確認できませんでした。そのため、本記事では特定年度の出題実績や問題番号は扱いません。（出典3）
よくある質問
Q1. ヒストグラムは時系列グラフですか？
いいえ。ヒストグラムは測定値の分布を見る図です。時間的推移を表す管理図／グラフとは目的が異なります。
Q2. ヒストグラムだけで原因まで分かりますか？
原因を矢印で整理する役割は特性要因図です。ヒストグラムは、まずデータの分布とばらつきを把握するために使います。
Q3. 現場の合否判定にもそのまま使えますか？
本記事は品質管理手法の基本理解に絞っています。実施工の判断は、設計図書・承認施工図および使用製品の最新施工要領書で確認してください。
