結論：湿り空気線図上の2つの状態点は、左右や上下の見た目だけで比べません。それぞれの点に対応する相対湿度の曲線・目盛を個別に確認し、読み取った結果を最後に比べます。
この記事で分かること
- 相対湿度が表すもの
- 2つの状態点を比べる順番
- 令和7年度の公式過去問で確認できる論点
相対湿度は「その温度での飽和量に対する割合」
相対湿度は、実際の水蒸気量と、その気温における飽和水蒸気量との比を百分率で表したものです。飽和水蒸気量とは、その気温で飽和状態に対応する水蒸気量を指します。そのため、実際の水蒸気量だけを見ても、相対湿度の高低は決められません。
湿り空気線図では、空気の状態を示す点が決まると、相対湿度を含む状態量を求められます。また、東京都健康安全研究センターの講習会資料は、飽和曲線を相対湿度100％RHの曲線として説明し、空気線図から相対湿度を求める例を示しています。100％RHはここでは飽和状態を表すもので、施工上の許容値や快適性の推奨値ではありません。根拠は東京都健康安全研究センター「ビル衛生管理講習会資料」と気象庁の用語解説を参照してください。
試験での要点：「右だから低い」「上だから高い」と先に決めず、各点が対応する相対湿度の曲線・目盛を読みます。

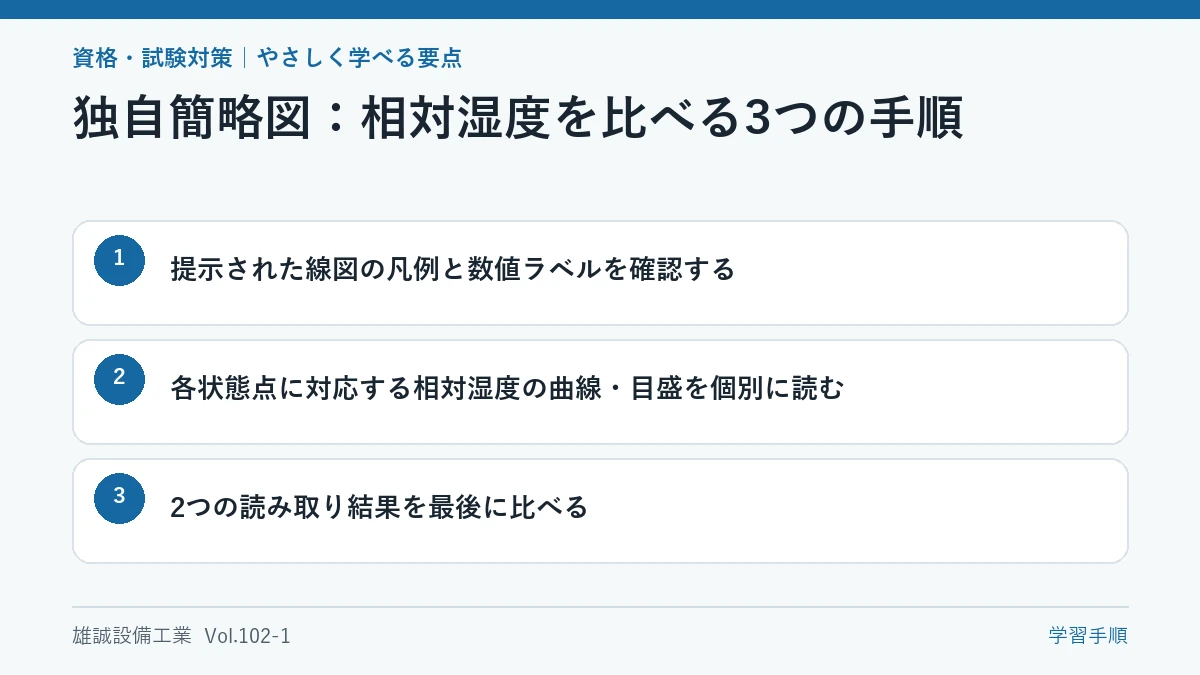

相対湿度を比べる3つの手順
- 提示された線図の凡例と数値ラベルを確認する
- 状態点ごとに相対湿度の曲線・目盛を読む
- 2つの読み取り結果を比べる
手順1：凡例と数値ラベルを確認する
まず、問題に提示された線図で、相対湿度がどの曲線・目盛で表されているかを確認します。線図の軸、単位、基準圧力、曲線の配置などは今回のエビデンスだけでは一律と断定できません。実際の試験では、その問題に示された凡例と数値ラベルに従ってください。
手順2：状態点を一つずつ読む
片方の状態点が対応する相対湿度の曲線・目盛を確認し、次にもう一方も同じ方法で確認します。湿り空気線図では、状態点から相対湿度などの状態量を求められることが、東京都健康安全研究センターの公式講習会資料で説明されています。
手順3：個別の読み取り結果を比べる
両方の点を読んだ後に、相対湿度の高い方と低い方を判断します。左右または上下の位置だけで先に答えを決めるのではなく、相対湿度を表す曲線・目盛に対応させることが大切です。
温度だけで決めない
飽和状態では、温度が高いほど飽和水蒸気圧に相当する量が増加すると、産業技術総合研究所「高湿度の計測と標準に関する調査研究」は説明しています。ただし、この説明だけで、温度も水蒸気量も異なり得る任意の2点の相対湿度を決めることはできません。
温度が高いほど相対湿度が低くなり、温度が低いほど相対湿度が高くなるという関係は、水蒸気量が変化しない場合に限って説明できます。この条件は国立国会図書館「温湿度管理」に明記されています。2つの状態点がその条件を満たすと確認できないときは、温度だけで一般化せず、各点の相対湿度を線図から個別に読みます。
過去問で問われた論点
令和7年度2級管工事施工管理技術検定「第一次検定（後期）」No.3では、湿り空気線図上の状態点A・Bに関する記述から、適当でないものを選ぶ問題が出されました。出題位置はJCTC公式試験問題・No.3（PDF 3/21ページ）で確認できます。問題図、点の座標、曲線、注記、選択肢群はここでは転載しません。
相対湿度に関する選択肢3は、状態点Bの方がAより高いとする趣旨でした。JCTC公式正答表ではNo.3の解答が3です。この設問は「適当でないもの」を選ぶ形式なので、公式資料から確認できるのは、その比較の記述が適当でないということまでです。
状態点A・Bの具体的な相対湿度値は、検証済みの本文テキストから確認できません。数値を推定せず、公式問題に示された線図の凡例、曲線、目盛を読む練習に使いましょう。
自作の確認問題：離れた2つの状態点の相対湿度を比べるとき、最初に何を確認しますか。
答え：提示された線図で相対湿度を表す曲線・目盛を確認し、各状態点を一つずつ読みます。両方の読み取り結果がそろってから高低を比べます。
よくある質問
Q1. 右側の点は必ず相対湿度が低いですか？
いいえ。右側という位置情報だけでは判断できません。水蒸気量が変化しない場合は、温度が高いほど相対湿度が低くなると説明できますが、任意の2点がその条件を満たすとは限りません。条件付きの関係は国立国会図書館の公式解説で確認できます。
Q2. 上側の点は必ず相対湿度が高いですか？
いいえ。上側という位置情報だけでは決められません。相対湿度は、その気温での飽和水蒸気量に対する比です。気象庁の定義を踏まえ、各点に対応する相対湿度の曲線・目盛を確認してください。
Q3. 過去問の状態点A・Bの数値は暗記すべきですか？
検証できない数値を推定して暗記するのは避けます。公式試験問題と公式正答表から確認できる範囲では、No.3で選択肢3が適当でないという点までを押さえます。
実務での確認：この記事は試験学習のための読み取り方を扱っています。実務の温湿度条件や施工可否は、設計図書および使用製品の最新施工要領書で確認してください。
