結論：閉鎖型スプリンクラーヘッドは、ヘッドごとの感熱部が周辺の温度上昇を受け、作動したヘッドから放水する仕組みです。
この記事で分かること
- 閉鎖型ヘッドが作動する流れ
- 開放型ヘッドとの基本的な違い
- 火災感知器とヘッドを混同しない考え方
まず押さえたい：ヘッドは「熱を受けて放水する」部品
スプリンクラー設備を学ぶときは、「火災を見つけるもの」と「水を放つもの」を分けて考えると整理しやすくなります。
閉鎖型スプリンクラーヘッドには感熱部があります。メーカー公式資料では、その感熱部はガラス球または可溶合金と説明されています。周辺温度が上がると、該当するヘッドだけが作動し、放水します。千住スプリンクラー株式会社「よくある質問」
学習の整理ポイント
- 閉鎖型は、各ヘッドに感熱部がある。
- 温度上昇を受けた該当ヘッドが作動して放水する。
- 感知器は、火災を自動的に感知して人に知らせる設備の一部である。

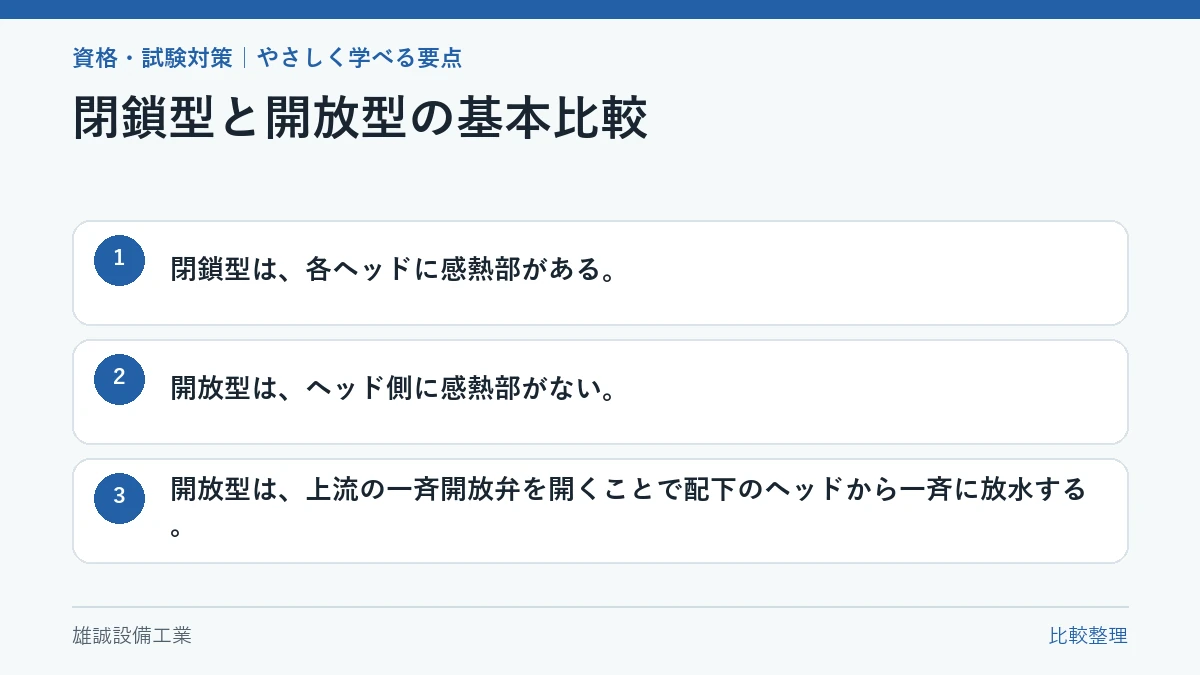

閉鎖型と開放型は、どこが違う？
「ヘッドは熱で作動する」と覚える前に、これは閉鎖型の説明だと押さえましょう。すべての方式を同じように考えると、混同につながります。
開放型は、ヘッド側に感熱部がなく、常に開放状態です。上流の一斉開放弁を開くことで、配下のヘッドから一斉に放水する方式と説明されています。千住スプリンクラー株式会社「よくある質問」
覚え方
閉鎖型は各ヘッドに感熱部があり、開放型は上流の一斉開放弁を開くことで放水する、と分けて整理しましょう。

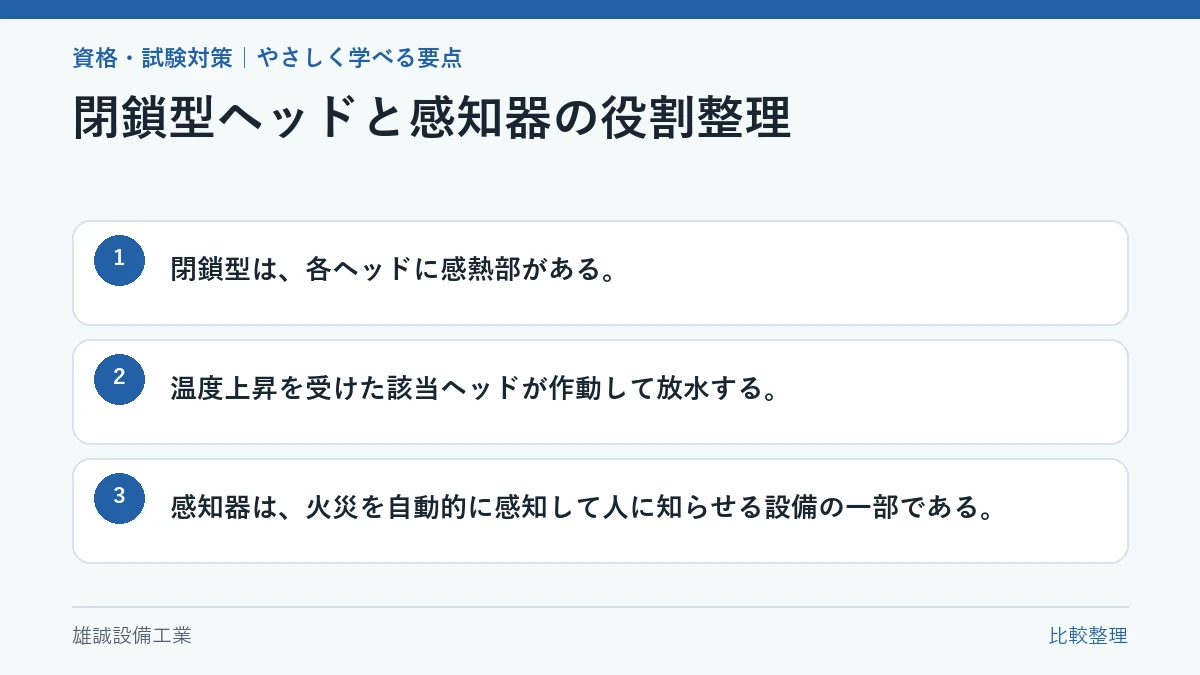

火災感知器との役割の違い
火災感知器とスプリンクラーヘッドは、どちらも火災に関わるため混同しがちです。しかし、役割は同じではありません。
自動火災報知設備は、感知器などにより火災を自動的に感知して人に知らせるための設備です。熱感知器は、火災の熱を検知する感知器として説明されています。ニッタン株式会社「自動火災報知設備」
一方、ここで扱う閉鎖型ヘッドは、感熱部が温度上昇を受けて作動し、放水する部品です。「知らせる役割」と「放水する役割」を言い分けられるようにしましょう。
自作の確認問題
問題：閉鎖型スプリンクラーヘッドと火災感知器の役割を、それぞれ一文で説明してみましょう。（一次資料）
確認の視点：閉鎖型は各ヘッドの感熱部と放水、感知器を含む自動火災報知設備は火災を感知して人に知らせることを書ければ、基本の整理ができています。
2級管工事施工管理技術検定には3つの検定区分があることは、JCTCの公式案内で確認できます。ただし、今回確認した資料では、このテーマに対応する過去問の年度・問題番号は特定していません。一般財団法人 全国建設研修センター「2級 管工事施工管理技術検定のご案内」
施工に関する注意
ヘッドの種類、作動に関わる温度、配置、散水性能、施工条件は一般化できません。実際の判断は、設計図書および使用製品の最新施工要領書で確認してください。（一次資料）
よくある質問
Q1. 閉鎖型ヘッドは、火災時に全部が同時に放水しますか？
メーカー公式資料では、周辺温度が上がった該当ヘッドが作動して放水する方式と説明されています。千住スプリンクラー株式会社「よくある質問」
Q2. 火災感知器が直接、水を出すのですか？
自動火災報知設備は火災を感知して人に知らせるための設備です。感知器と、放水する閉鎖型ヘッドは役割を分けて理解しましょう。ニッタン株式会社「自動火災報知設備」
Q3. ガラス球や可溶合金は、どのような過程で作動しますか？
今回確認した資料では、感熱部の種類と温度上昇で該当ヘッドが作動することまでを確認しています。物理的な詳細は、設計図書および使用製品の最新施工要領書で確認してください。
